Выбор диаметра колодца — важный этап проектирования. От правильного размера зависит удобство обслуживания, стоимость и долговечность системы. Разбираем, как подобрать нужный диаметр и что означают буквы в маркировке.
Основные диаметры железобетонных колодезных колец
Стандартные внутренние диаметры колец по ГОСТ 8020-2016:
- 700 мм — для смотровых колодцев на частных участках, небольшой глубины.
- 1000 мм (1 м) — самый популярный размер для частного сектора и небольших сетей.
- 1200 мм (1,2 м) — для более глубоких колодцев и больших потоков.
- 1500 мм (1,5 м) — для магистральных сетей, промышленных зон.
- 2000 мм (2 м) — для крупных коллекторов, перепадных колодцев.
- 2500 мм (2,5 м) — для особо крупных объектов (городские сети большого диаметра).
Как выбрать диаметр под свою задачу?
Частный дом (септик, дворовая канализация) — достаточно колец диаметром 700–1000 мм. Человек может спуститься внутрь, но работать будет тесновато. Чаще берут 1000 мм — комфортно и надёжно.
Дачный участок (летний водопровод, небольшая канализация) — диаметр 700 мм самый бюджетный вариант.
Уличная сеть канализации в посёлке / городе (магистраль) — от 1000 до 1500 мм. Здесь уже важно обеспечить лёгкий доступ для ремонтных бригад и оборудования.
Перепадные колодцы, узловые точки, коллекторы — от 1500 до 2000 мм.
Промышленные объекты — определяются проектом, часто 1500–2500 мм.
Простые правила выбора диаметра
| Диаметр, мм | Где применяется | Возможность спуска человека |
|---|---|---|
| 700 | Дача, небольшой частный дом | Сложно (только худым людям) |
| 1000 | Стандартный частный дом, коттедж | Свободно |
| 1200–1500 | Уличные сети, посёлки | Свободно + оборудование |
| 1500–2000 | Магистрали, промышленность | Свободно + крупное оборудование |

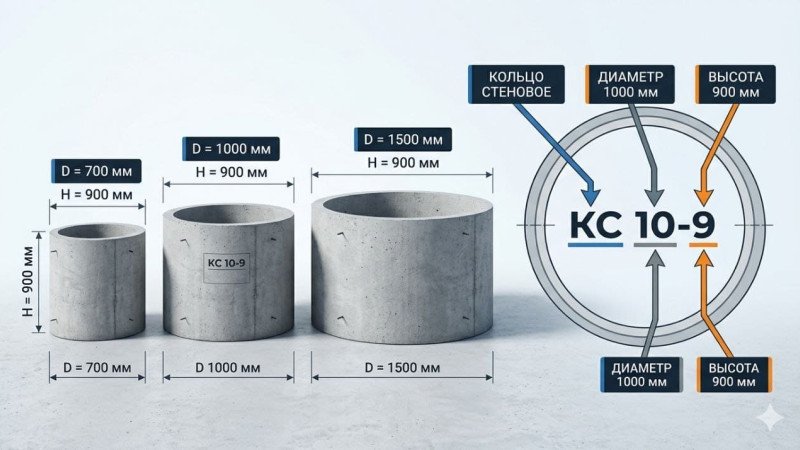

Краткая расшифровка маркировки колец (что означает буква)
Маркировка ЖБИ-колец, например, КС-20-9 или КО-6, содержит ключевую информацию:
Первая буква — тип кольца:
- К — кольцо (общее обозначение).
- КС — кольцо стеновое (самое распространённое, формирует тело колодца).
- КО — кольцо опорное (для низа колодца, с пятой под люк или днище).
- КД — кольцо доборное (меньшей высоты, для точного подбора высоты колодца).
- КЛК — кольцо для ливневой канализации.
- КФК — кольцо фильтрационное канализационное.
Первая цифра (или две) — внутренний диаметр в дециметрах (дм):
- КС-10-9 → диаметр 1000 мм (10 дм).
- КС-15-9 → диаметр 1500 мм (15 дм).
- КС-20-9 → диаметр 2000 мм (20 дм).
Вторая цифра — высота в дециметрах (дм):
- КС-10-9 → высота 900 мм (9 дм).
- КС-10-6 → высота 600 мм (6 дм).
- КС-10-3 → высота 300 мм (3 дм).
Дополнительные буквы (встречаются реже):
- П — с проёмом для труб (например, КС-10-9-П).
- Н — с напорной трубой.
- Л — с люком (верхнее кольцо с опорой под крышку).
Пример расшифровки КС-15-9: Кольцо Стеновое, внутренний диаметр 1500 мм (15 дм), высота 900 мм (9 дм).
Пример расшифровки КО-6: Кольцо Опорное, внутренний диаметр 600 мм.
Как мы помогаем с выбором?
Компания «СтронгХаб» поставит кольца нужного диаметра и типа. Поможем рассчитать количество по вашим чертежам и подобрать маркировку под проект.
